Фольгированные армированные фторопластовые диэлектрики (фаф-4д) по гост 21008

Листы ФАФ-4Д представляют собой армирован-ный стеклотканью фторопласт-4Д (изготавлива-ется прессованием слоёв лакоткани марки Ф-4Д-Э01-А 1-го сорта), облицованный с обеих сторон медной электролитической гальваностойкой фольгой толщиной (0,035±0,003)мм или (0,050+0,05-0,07)мм

Главный конструктивный элемент печатной платы, на поверхности которого находятся про-водники, это диэлектрик на основе лакоткани (стеклоткани), которая в свою очередь состоит из нескольких слоев стекловолокна с много-кратной пропиткой каждого слоя фтороплас-товой эмульсией (суспензией водной) марки Ф-4Д (Ф-4ДС) по ТУ 6-05-1246-81, с последующим спеканием каждого слоя.

Благодаря печатной плате соединяются различ-ные электронные компоненты. Наше предприя-тие предлагает в качестве диэлектрика печатной платы армированную стеклоткань ф-4Д Э01-А по ТУ 301-05-422-89, которую производят тоже в г.Перми на ООО "Пласт", входящем в группу предприятий.

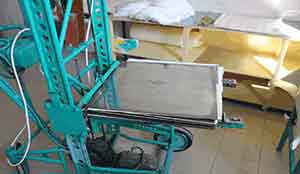

Листы фторопластовые фольгированные армированные ФАФ-4Д изготавливаются путем прессования слоев стеклоткани и двух-сторонней облицовки медной гальваностойкой электролитической фольгой, толщина которой составляет 0,035 мм либо 0,05 мм.

Металлизация отверстий в листах ФАФ-4Д проис-ходит методом прямой либо химико-гальванической металлизации, включающей выдержку в растворе нафталин-натрия. При этом отверстия под металлизацию могут быть получены путем сверления либо фрезерования, для чего используются сверлильно-фрезерные станки.

Область применения фольгированных гибких диэлектриков постоянно расширяется. Если еще 30—40 лет тому назад основными потребителями таких материалов были изготовители гибких печатных плат , то в настоящее время они широко используются при изготовлении RFID-антенн, различного типа меток для защиты товаров от краж, гибких печатных кабелей , гибких полиамидных носителей (ГПН) , гибких терморезисторов , мембран акустических преобразователей и даже фотоэлектрических преобразователей .

Трудно назвать современную область науки и техники, в которой не используются фольгированные диэлектрические материалы. Это, как и ранее, радиоэлектроника, приборостроение, а также электроника в авиации, космонавтике, ядерных исследованиях.

Применение фольгированных фторопластовых диэлектриков (ФАФ) дает массу преимуществ, и обладают следующими свойствами:

• высокой механической прочностью;

• высокой радиационной стойкостью;

• долговременной стабильностью показателей в широком температурном и частотном интервале;

• минимальной зависимостью показателей от изменений окружающей среды.

Наша компания предлагает высококачествен-ные фольгированные фторопластовые диэлектрики (ФАФ-4Д) , производство которых восстановлено в г.Перми на ООО «ГАЛОГЕН», и которые зарекомендовали себя одними из лучших материалов еще в бытность существо-вания ОАО «ГАЛОГЕН». Листы ФАФ-4Д используются многими крупнейшими российскими предприятиями.

Листы ФАФ-4Д предназначены для изготовления печатных схем, работающих при температуре от минус 60 до плюс 250°С и не подвергающихся изгибу. Листы ФАФ-4Д выпускают любого размера от (170x280) мм до (500x500) мм. Предельные отклонения по ширине и длине листа ±10 мм.

Толщина, мм

• 1.0 ---- 1.5 ---- 2.0 --- 2.5 --- 3.0

Допускаемое отклонение, мм

• ±0,15 ±0,15 ±0,20 ±0,20 ±0,20

Примечание: По согласованию с потребителем допускается изготовление листов других размеров и толщин, при этом допуски по толщине устанавливаются по ближайшей большей толщине, Листы ФАФ-4Д по пока-зателям качества должны соответствовать требованиям и значениям, указанным в таблице №1.

Показатели качества листов марки ФАФ-4Д

№	Наименование показателя	Норма ФАФ-4Д
1	Тангенс угла диэлектрических потерь при частоте 1010 Гц в электрическом поле, не более: - перпендикулярно к слоям (поверхности образца) - параллельно слоям	1·10-3 3·10-3
2	Тангенс угла диэлектрических потерь при частоте 1010 Гц после кондиционирования в течение 24 ч при температуре 23°С и относительной влажности 93%, не более: - перпендикулярно к слоям (поверхности образца) - параллельно слоям	1·10-3 3·10-3
3	Диэлектрическая проницаемость при частоте 1010 Гц в электрическом поле, не более: - перпендикулярно к слоям (поверхности образца) - параллельно слоям	2,5±0,2 3,0±0,2
4	Диэлектрическая проницаемость при частоте 1010 Гц после кондици­онирования в течение 24 ч при темпера­туре 23°С и относительной влажности 93%, не более: - перпендикулярно к слоям (поверхности образца) - параллельно слоям	2,5±0,2 3,0±0,2
5	Удельное объемное электрическое сопротивление, Ом ·м, не менее	1·1013
6	Вес 1 м2 в кг, при толщине, мм: 0,5 1,0 1.5 2,0 2,5 3,0 3,5 4,0 5,0	1,45—1,50 2,80—2,90 3,92—4,00 4,92—5,00 5,90—6,20 7,20—7,30 — 8,60—9,60 9,80—10,80
7	Водопоглощение, %, не более	0,2
8	Изменение линейных размеров после стравливания фольги после термостатирования при темпе­ратуре 200°С в течение 2 ч, %	0,1-0,2
9	Удельное поверхностное электричес­кое сопротивление, Ом, не менее	1·1014
10	Температурный коэффициент ли­нейного расширения х10-5, °С-1	0,8-2,5
11	Прочность при разрыве, МПа (кгс/см2), не менее	65 (650)
12	Класс нагревостойкости по ГОСТ 8866—93	250
13	Класс дугостойкойсти по ГОСТ 10345.2—78	AR
14	Контрольный индекс трекингостойкости по ГОСТ 27473—87	Сплошной проводящий слой не образует
